1u光ファイバーの端子箱24の港はラック マウントの終了箱のパッチ盤を
記述:
光学配線盤（ODF）は単一ユニットで接続する繊維を統合できる通信機器間のケーブルの相互連結を、繊維の終了、一緒の繊維光学のアダプター及びコネクターおよびケーブルテレビ回線への接続は提供するのに使用されるフレームである。それはまた回線保護装置として損傷から繊維光学の関係を保護するために働くことができる。
ラック マウントODFは通常しっかりした構造との設計のモジュール性である。それは光ファイバケーブルの計算および指定に従ってより多くの柔軟性の棚に取付けることができる。この種類の光学配分組織はより便利で、未来の変化により多くの可能性を提供できる。ラック マウントODFのほとんどは一般的な標準伝送の棚に完全に取付けることができることを保障する19"である。
| 適したアダプター | SC LC |
| 材料 | 冷間圧延された鋼板 |
| 利用できるケーブル | 屋外または屋内ケーブル |
| 出口 | 24左舷 |
| 設置方法 | ラック マウント |
| 次元 | 485mmx295mmx47mm （1U 19"） |
| 適用 | データ センタの棚の取付け可能なキャビネット |
| コネクター容量 | 24pcs SC/LCのコネクター |
| コネクターのタイプ |
SC LC FC ST |
| 位置 | 通常キャビネット |
| 使用の位置 | データ センタ |
| 皿の数 | 1-2スプライスの皿 |
| 製品タイプ | ODF/Fiberのパッチ盤 |
| スプライス容量 | 24の繊維 |
特徴:
1. 標準サイズの、軽量および適度な構造
2.可変性の中のスプライスの皿
3。標準的な配線盤は19"で使用することができる
4.リボンおよび単一繊維のために適した
5.別のアダプター インターフェイスに合うさまざまなパネルの版
6.版の前部印は同一証明および操作のために容易である
7.繊維光学のピグテールおよびアダプターによって来られて
8.管理および操作のために容易
適用:
1.テレコミュニケーションの加入者回線
2. FTTH
3. LAN/WAN
4. CATV
より多くのモデル
| サイズ | |
| 引出しのタイプ 繊維パッチ盤 |
1U 12/24港 サイズ:485*295*47MM |
| 引出しのタイプ 繊維パッチ盤 |
2U 48/72港 サイズ:485*250*90MM |
| 引出しのタイプ 繊維パッチ盤 |
3U 96港 サイズ:485*310*120MM |
| 引出しのタイプ 繊維パッチ盤 |
4U 144港 サイズ:485*295*180MM |

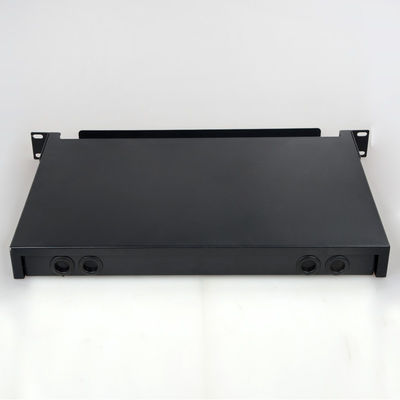

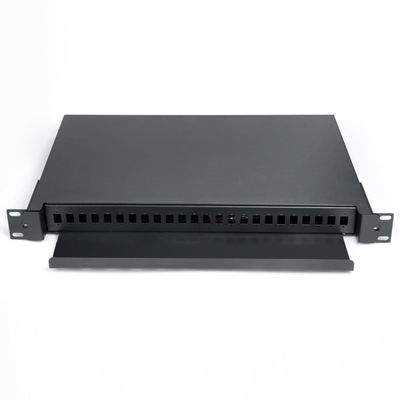

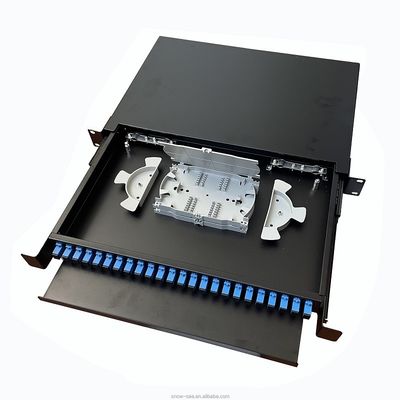

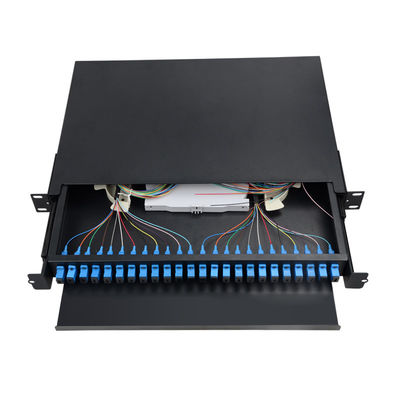

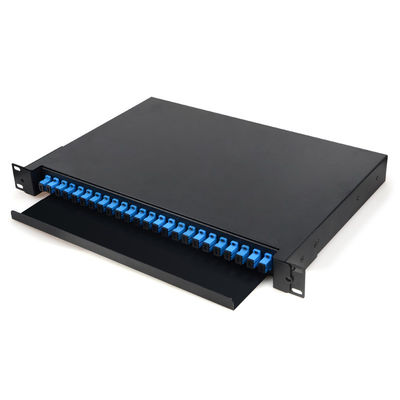

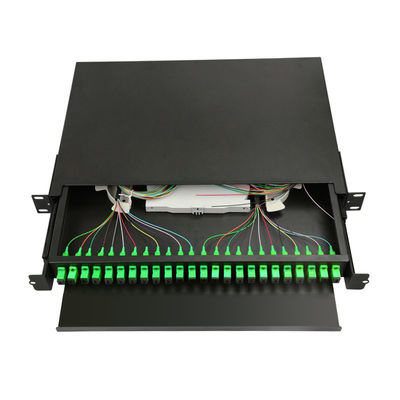

細部の写真:
