このBreakout Style Multifiberアセンブリは,多数の個々のファイバーパッチコードからの混乱を軽減することによって,光ファイバーネットワークの複雑性と運用コストを削減するように設計されています.OS2 を含む様々な構成で利用できます標準またはカスタム構成のLC,ST,SCなどの一般的なコネクタとともに,OM1,OM2,OM3またはOM4です.
仕様
|
パラメータ
|
ユニット |
FC,SC,LC | ST,MU,MTRJ | |||
| SM | MM | SM | MM | |||
| UPC | APC | UPC | UPC | UPC | ||
| 挿入損失 | dB | ≤0.2 | ≤0.2 | |||
| 返済損失 | dB | ≥55 | ≥65 | ≥35 | ≥55 | ≥35 |
| 繰り返し可能性 | dB | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| 耐久性 | dB | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| 交換可能性 | dB | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| 圧縮力 | N | F>300 | ||||
| 運用寿命 スパン | タイムズ | n>1000 | ||||
| 操作温度 | °C | -40~75 | ||||
| 貯蔵温度 | °C | -45~85 | ||||
| ケーブル直径 | cm | 0.9,2.0,3.0 または指定 | ||||
適用:
1高密度の建築物
2データ通信ネットワーク
3. オプティカルシステム アクセスネットワーク
4. 格納エリアネットワークファイバーチャンネル

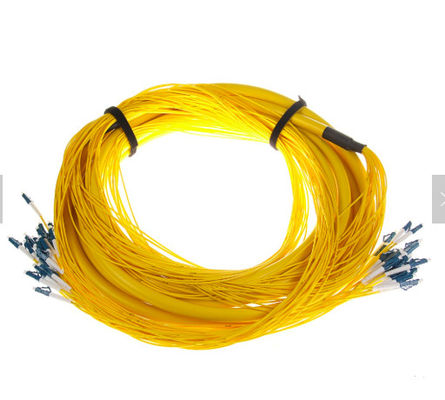

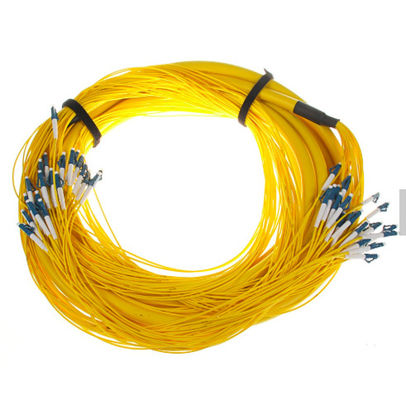

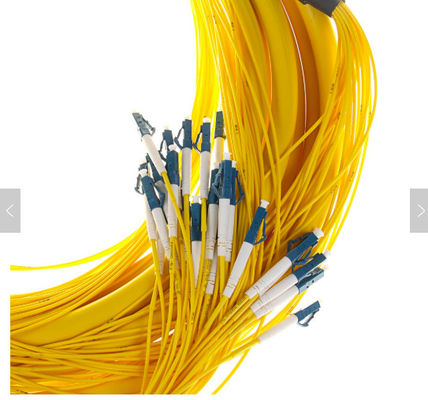

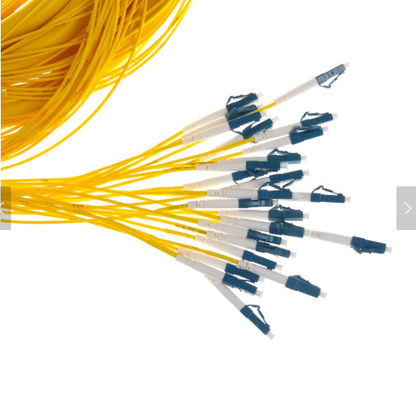

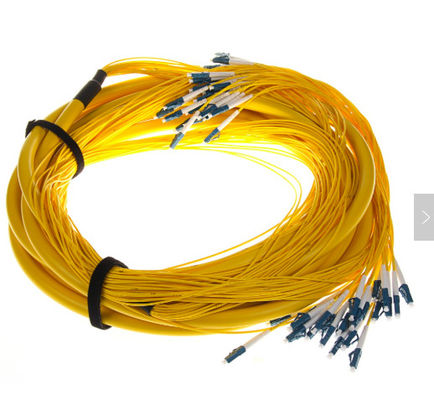

LC/UPC SM 12ファイバー 2.0mm 3m LSZH ブレイクアウトケーブル
1 - 2 - 3 - 4 - 5 - 6 - 7
1 接続型:FC,SC,LC,ST,MTRJ,MU,E2000,MPO,DIN,D4,SMA
2 フェルルール 端面:PC,UPC,APC
3 ファイバータイプ:単モード (SM: 9/125um-G652),マルチモード (MM: 50/125um-OM2または62.5/125um-OM1),OM3,OM4....;
4コアタイプ 1/2/4/6/8/12 コアオプション...
5 ケーブル直径: 2.0mm,0.9mm
6 ケーブル長さ: 1m, 2m...またはカスタマイズ
7 ケーブルジャケット:PVC,LSZH,OM3,OFNR,OFNP
