繊維の配分のハブFDHの屋外の繊維光学のキャビネット288Core繊維のアクセス ターミナルFAT
1. 指定
|
変数 |
|
|
モデル |
TW-CBSMC-288A |
|
最高。中心のNO |
288F SC、か576F LC |
|
ディバイダーのタイプ |
ABSタイプ |
|
最高。ディバイダーのNO |
10 |
|
スプライスの皿のタイプ |
12の中心/皿か24の中心 |
|
最高。スプライスの皿のNO |
24か24 |
|
キャビネット材料 |
SMC |
|
アダプターのパネル |
FCの正方形、SC、DLC （SCのタイプ） |
|
絶縁抵抗（MΩ） |
1000 @500V （DC） |
|
抵抗電圧（V/min） |
3000 （DC）、故障無し、フラッシュオーバ無し |
|
設置タイプ |
地面 |
|
保護評価 |
IP65 |
|
実用温度（°C） |
-40~ +60 |
|
次元（mm） |
1450*750*320MM |
|
重量（kg） |
80 |
特徴:
1. 高輝度およびanti-erosionの性能;
2. 突然の気候変動および極度な環境に逆らうことできる;
3. 容量は柔軟に要求に応じてカスタマイズすることができる;
4. 取付けは速く、便利である;
5. 作り付けの直接スプライスの単位はダイレクト接続機能を提供するために可能である;
6. 繊維の配線の旅程の完全な設計は繊維の管理そして維持を促進できる;
7. 安全な、信頼できる留め具および視覚繊維のための防御装置を基づかせていることを使って;
8. 革紐型および非革紐に適当繊維を形づけた。
9. 大容量:最高の配分容量は96中心、144中心、288中心および576中心4つのタイプの光ファイバーケーブルであり、直接溶接の容量は単一の、120中心の240中心および240中心の480中心のリボン光ファイバーケーブルである。
10。キャビネットは特別な高力防蝕材料を採用したり、よい防水、反凝縮、湿気の耐性を備え、気候および環境によって引き起こされるさまざまな悪影響を立てることができる。
11。キャビネットは横のワイヤーで縛る管が装備され、光ケーブルのレイアウトをより適度、整頓されたようにする。
12。末端の皿の統合の溶接および分配を採用する。溶接し、分配は操作を便利にし、リボンの尾繊維の長さを減らし、そして費用を下げる同じレベルで行われる。
13。末端モジュールは単位として12の中心の横の引くことの構造を採用する、分配で作動することを便利にする別に送り出すことができ尾繊維の分配から起こるくねりの数を減らす各中心は。
14。光ファイバーのディバイダーは構造的に適度である、光ファイバーケーブルの中心は袖によっておおわれ、光ファイバーケーブルの固定、基づいているおよび他の操作は光ファイバーのディバイダーを取除かないで、行うことができる。
適用:
1. ローカルエリア・ネットワーク;
2. CATVネットワーク;
3. FTTxシステムFTTHプロジェクト;
4. 広域ネットワーク。

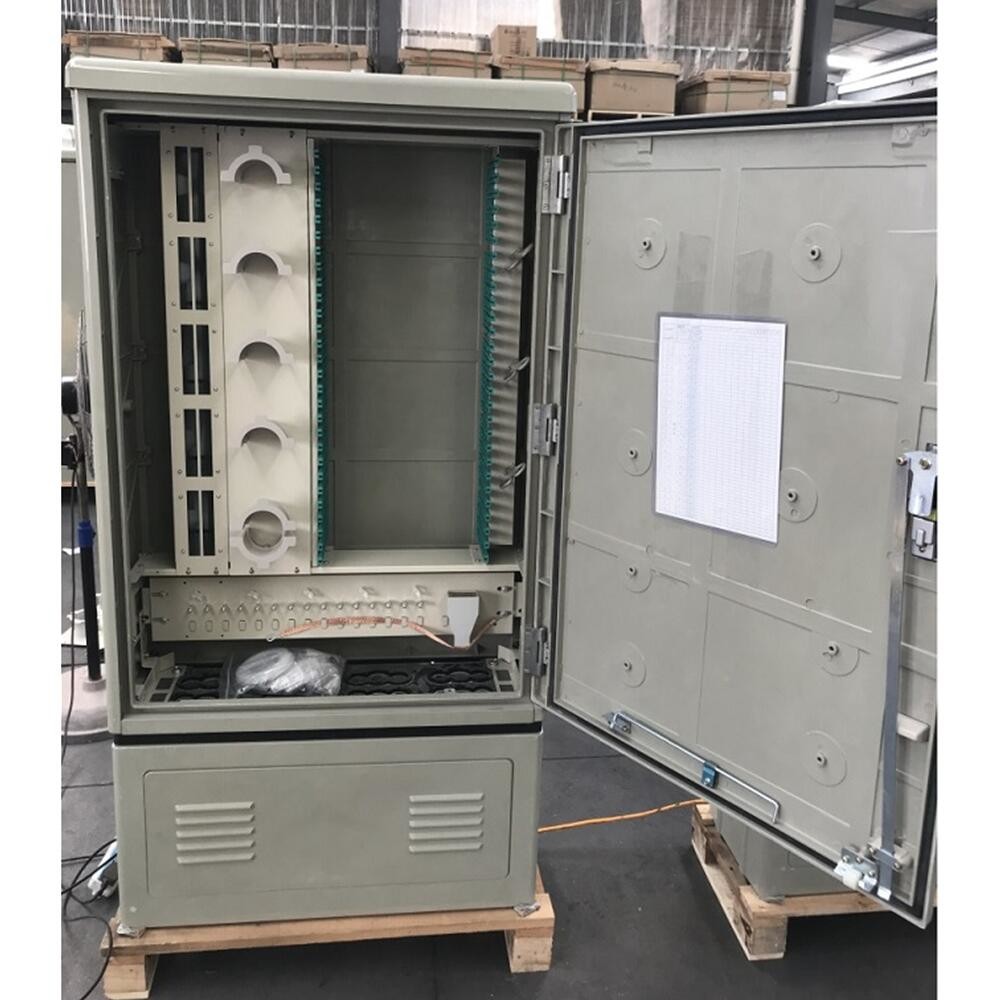

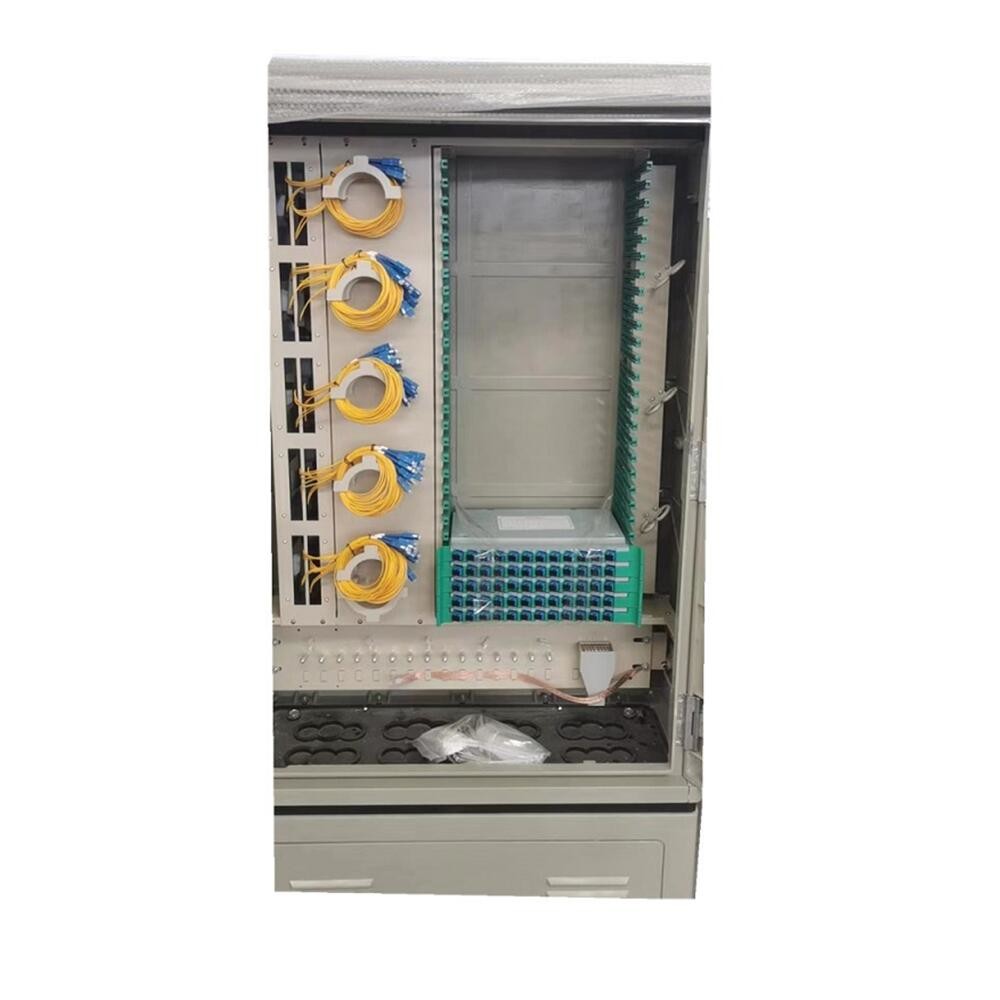

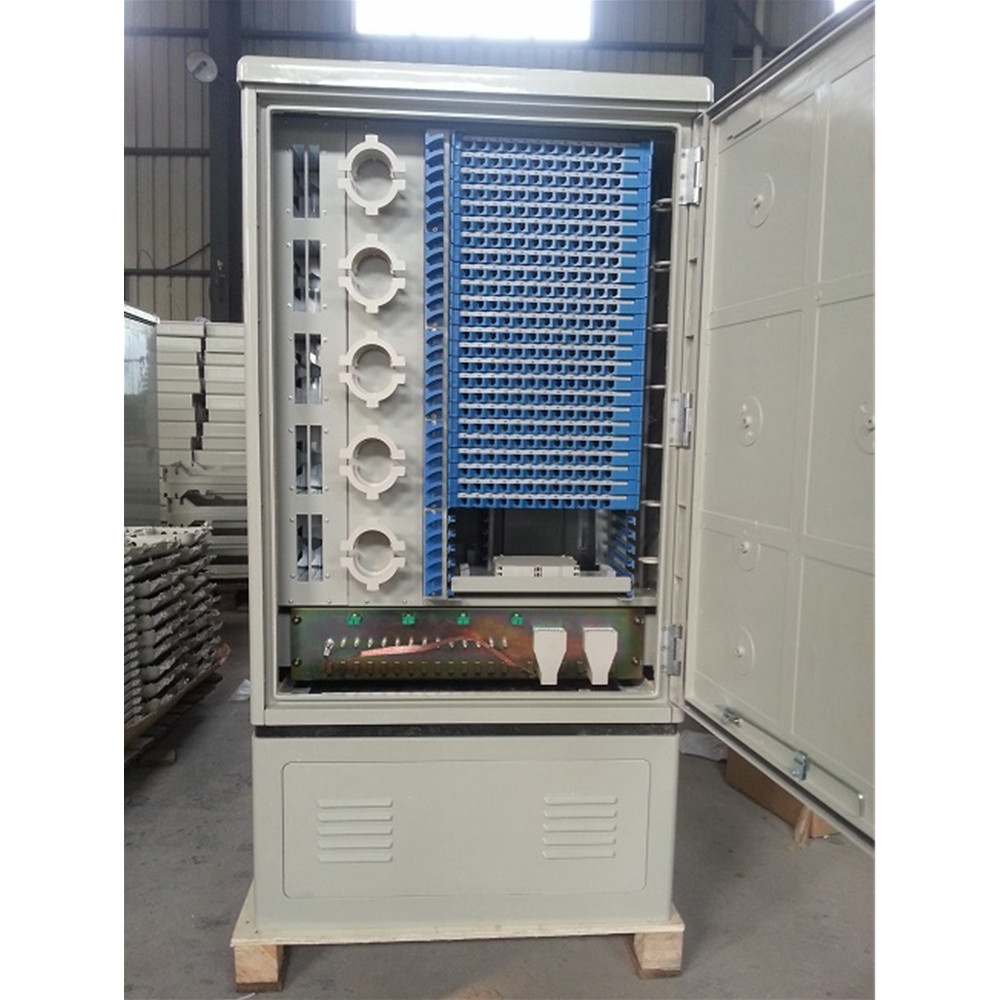

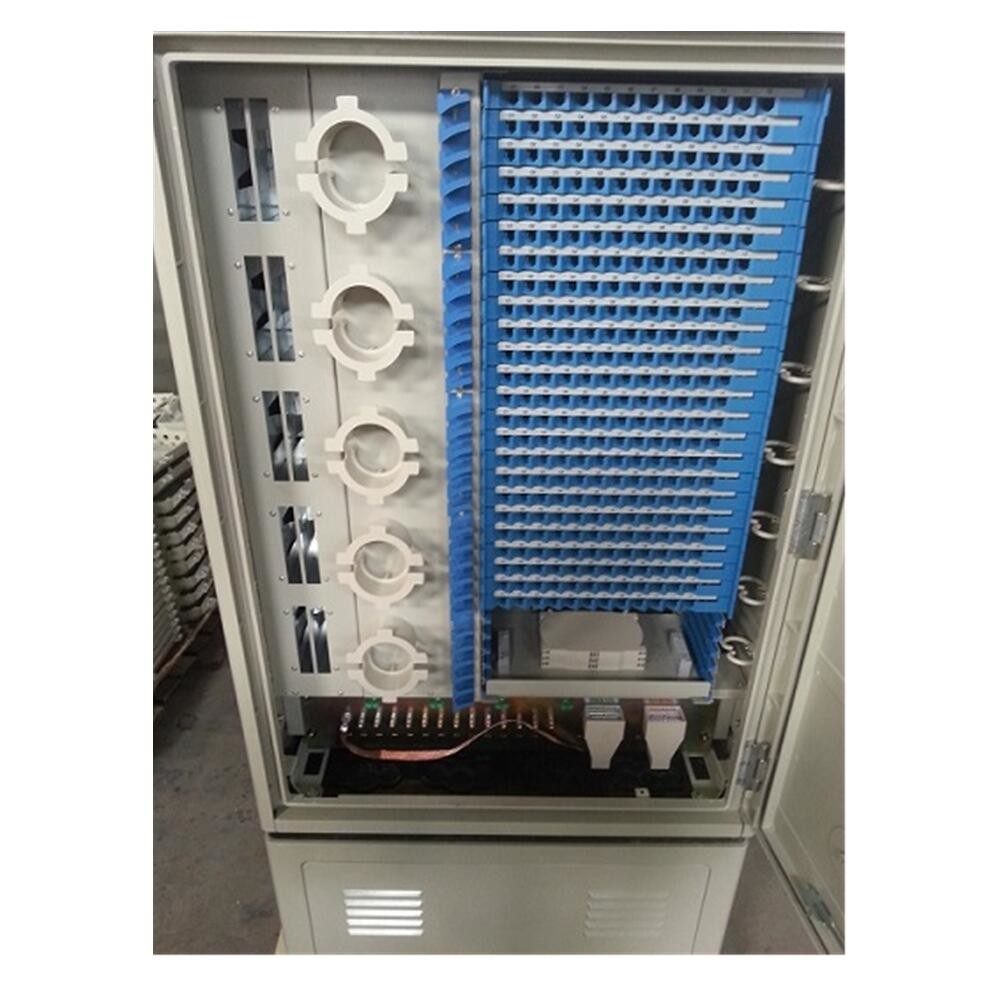

参照のためのより多くの写真:
