繊維の屋外の288の中心台によって取付けられる繊維の配分キャビネットSc/Apcのコネクター
記述:
キャビネットの屋外の288中心の繊維光学はケーブルのための融合、貯蔵、配分および発送を達成するトランクの光ケーブルおよびケーブル配線を用いるアクティブ・リンクで適用することができる。
高輝度から、IP65等級に達していて保護がさび止め成っている、標準的な場合ボディanti-aging特別な複合材料（ステンレス鋼）。さまざまな悪天候を、信頼できる密封と合わせる、防水および耐湿性。
1. 指定
|
変数 |
|
|
モデル |
TW-CBSMC-288C |
|
最高。中心のNO |
288の中心SC、FC、STの単信繊維576のLCの |
|
ディバイダーのタイプ |
ABS箱のタイプ |
|
最高。ディバイダーのNO |
10 |
|
スプライスの皿のタイプ |
12の中心/皿か24の中心 |
|
最高。スプライスの皿のNO |
24か24 |
|
キャビネット材料 |
SMC |
|
アダプターのパネル |
FCの正方形、SC、DLC （SCのタイプ） |
|
絶縁抵抗（MΩ） |
1000 @500V （DC） |
|
抵抗電圧（V/min） |
3000 （DC）、故障無し、フラッシュオーバ無し |
|
設置タイプ |
地面 |
|
保護評価 |
IP65 |
|
実用温度（°C） |
-40~ +60 |
|
次元（mm） |
1450*750*320MM |
|
重量（kg） |
80 |
利点
1. 288までの繊維のための総繊維の管理システム
2.余分なパッチ ケーブルのためのスペース
3.高密度
4. 1つの皿のスプライスそしてパッチ
5.すべてのコネクターのタイプを世話しなさい
6.個々のスライドは皿が提供するオルガナイザーを接続する
7.スプライスへの容易なアクセス
8.入って来るケーブルのための適切なストレイン・レリーフ
9.よい出現
10.紫外抵抗
11.腐食および化学薬品のほとんどへの抵抗
12。物質
13。非常に抗力が高い影響を与えるため
14。コンクリートまたはポリエステル台座で取付け可能
サービス状態
1. 働く温度:- 5℃~+40℃ （屋内）、- 40℃~+60℃ （屋外）
2.相対湿度:≦85% （（屋内） +30℃で）、≦95% （（屋外） +40℃で）
3.大気圧:70kPa~106kPa
適合性の条件
1. 光ファイバーケーブルは標準的なGB/T7424およびGB/T11819に合致する。
2。わずかな作動の波長は次のとおりである:1310nm、1550nm。
機械強さ
繊維光学の相互接続キャビネットの出現は出現に縦圧力の少なくとも980Nを立てることができる。キャビネット ドアは開いた後、外端からの少なくとも200N圧力をドアの最も立てることができる。
密封の性能
キャビネットはロックされた状態にある。屋内装置の保護性能はGB4205で指定どおりに屋外のタイプのGB4208で指定どおりにIP65の条件に達することができることIP53の条件に達し。
適用:
1. コミュニケーション
2.ネットワーク
3.産業制御
4.造るオートメーション
5.コネクターの挿入およびdurability> 1000回

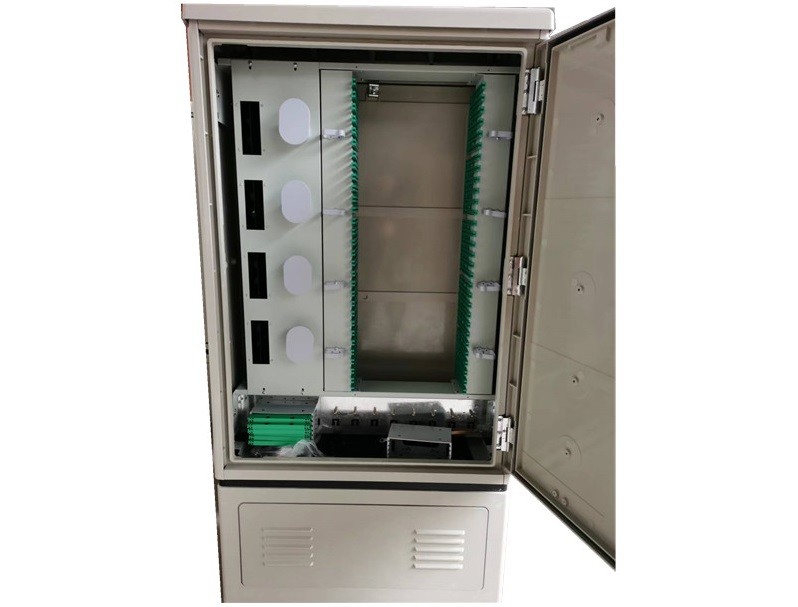

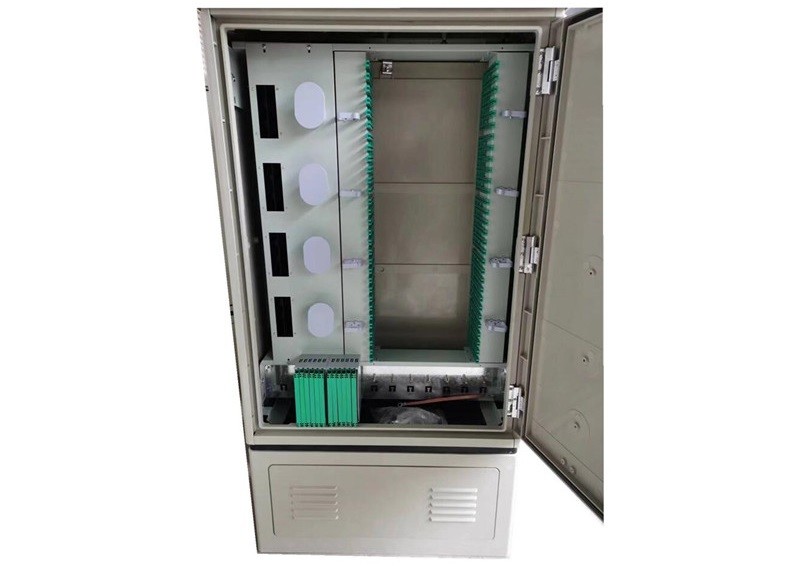

参照のためのより多くの写真:
