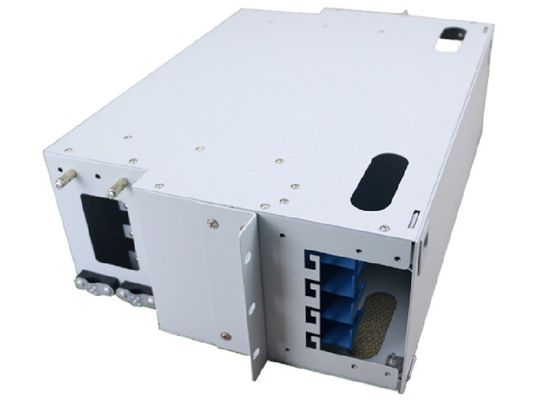

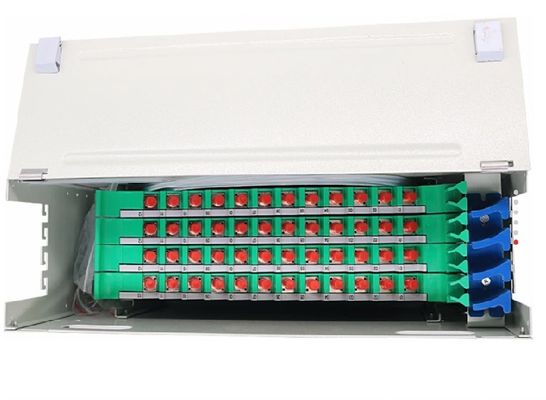

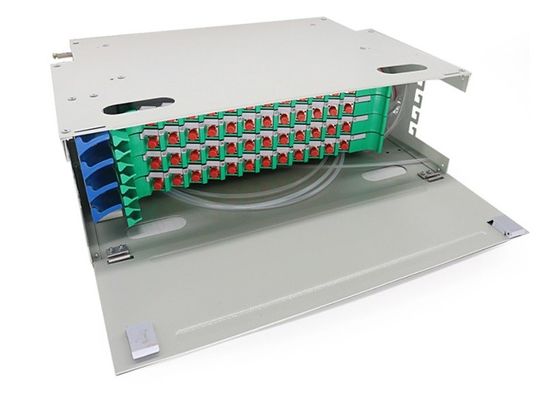

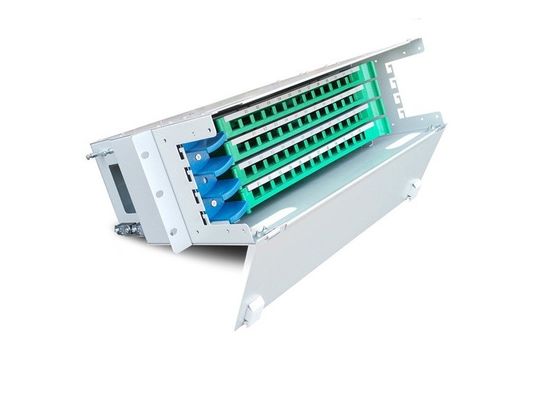

48中心FCの繊維光学ODF/の配線盤の/Patchのパネル19" 1Uラック マウントのエンクロージャ
指定:
| 実用温度 | -5°C +40°C |
| 相対湿度 | （温度が30°C）の下にある時≤90% |
| 大気圧力 | 70Kpa – 106Kpa |
| 保管温度 | -40°C - +70°C |
| 挿入損失 | ≤0.20dB |
| リターン・ロス | PC≥45dB、UPC≥50dB、APC≥60dB |
| 耐久性 | >1000times |
| 絶縁の抵抗 | ≥1000 MΩ 500V |
| 電圧抵抗の強さ | 3000Vの効果の下、1minの非穿刺、およびいいえアークに |
| 波長 | 850nm、1310nm、1550nm |
記述:
光学配線盤（ODF）は単一ユニットで接続する繊維を統合できる通信機器間のケーブルの相互連結を、繊維の終了、一緒の繊維光学のアダプター及びコネクターおよびケーブルテレビ回線への接続は提供するのに使用されるフレームである。基本条件は挿入および取り外しのためのそれらの港ののコネクターへの容易なアクセスをODF前後可能にするべきであるである。それは通常光学伝達ネットワーク、光学伝送設備と光ファイバーの契約者のアクセス ネットワークの光ケーブル間のインターフェイスとして使用される。それはまた回線保護装置として損傷から繊維光学の関係を保護するために働くことができる。
Wolonte 19"はODF適用範囲が広いケーブル アクセス、拡張できるフレームの設計および広範囲ケーブル管理を提供する。12の繊維、24の繊維、48の繊維、72の繊維および96の繊維のカウントのタイプの一連の光学配線盤は利用できる。
通常、ODFの単位箱は屋内光学配線盤の必要な部分である。12の中心の融合の接続および配分モジュールは主要な役割を担い、機能は接続して、繊維の貯蔵保護。完了されたODFの単位はスプライスの保護袖、ナイロン タイ、管、ねじのようなヘビのようなアダプター、ピグテールおよび付属品とある。
特徴:
1. 19'いろいろな種類の棚およびキャビネットのために利用できる標準的な土台。
2.金属は、静的な電気プラスチック吹きかかった。端正な出現、適度な構造。固定ケーブルおよび保護機能を使って;光ファイバケーブルの終結の機能を使って;
3。すべてはモジュールとして設計されている;すべての操作は箱の前側ですることができる。適用範囲が広い取付け。維持管理のために便利。

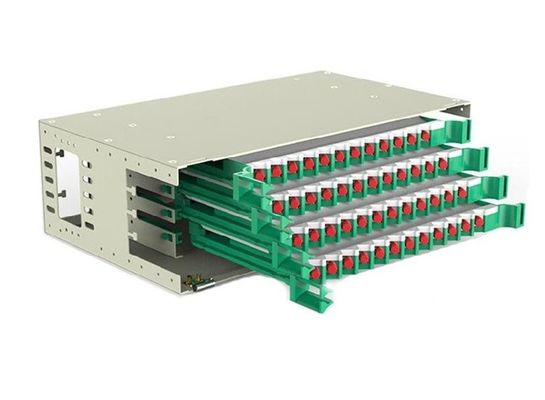

4.引出しとして設計されていて。これは容易に引き出され、押すことができる。スプライスが付いている統合された単位および配分。
5.リボンおよび束両方繊維ケーブルのために適した。
6。各スプライスの皿は12FC、SC、STのレーザーの害を形作るために目を防ぎ、繊維の曲げ半径を保障するLC （二重） adapters/30°の斜めの取付けと締め金で止めることができる。
7.操作および保管温度:-25oC - +55oC
8.誘電体の強度:≥3KV （DCのアーク無し、）/1minNo故障
9.絶縁抵抗:≥1000M&/500V （DC）
radius≥40mmを曲げる繊維の10.Shelter版
