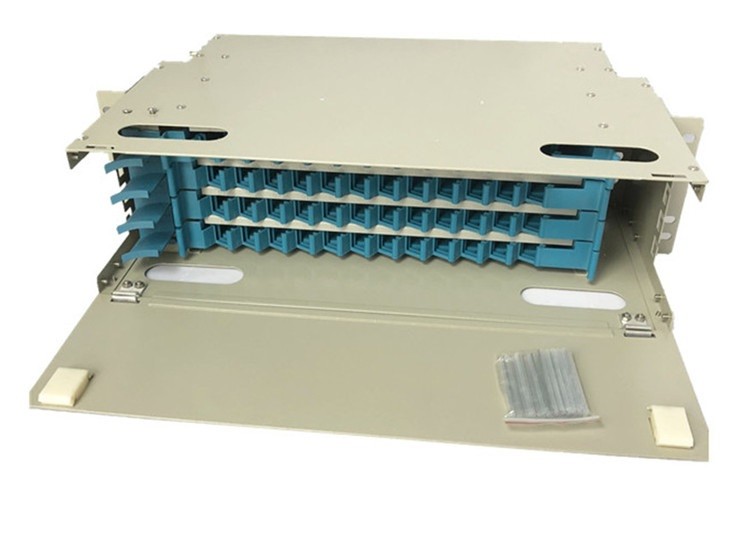

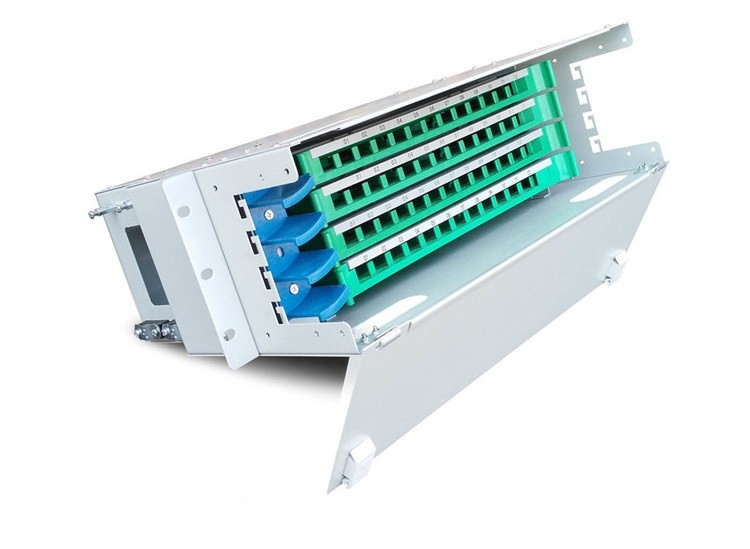

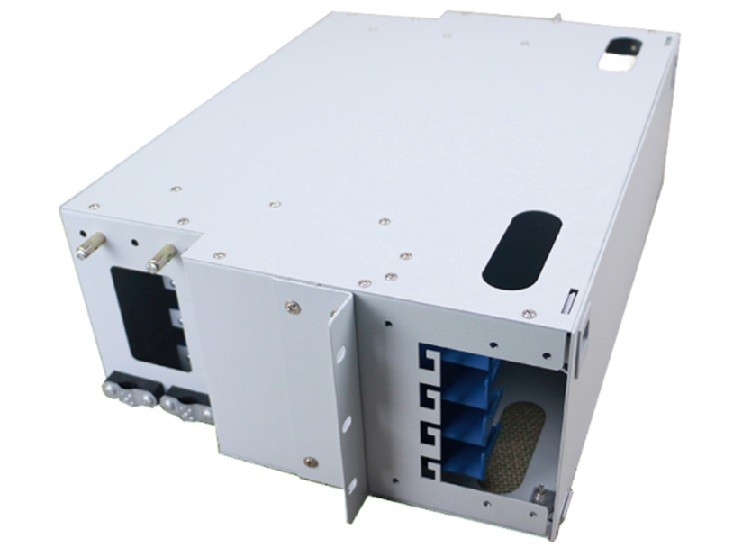

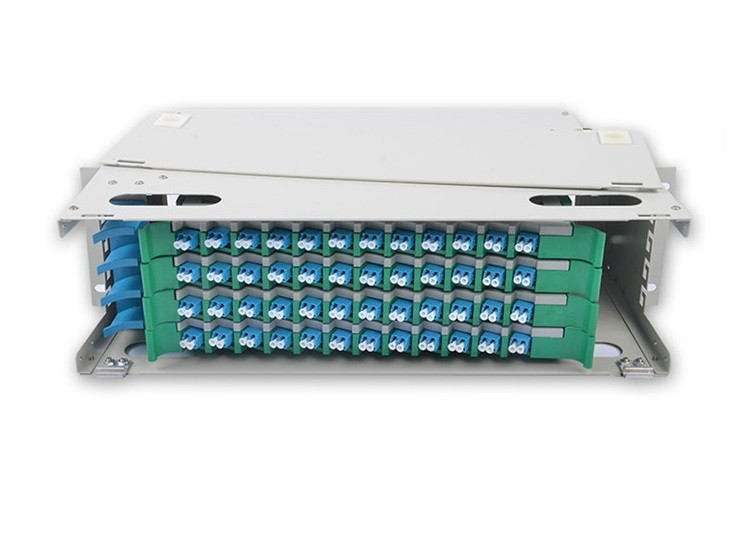

48Ports 96中心LCの二重Singemodeの繊維光学の配分の単位の屋内壁の台紙
指定:
| 私達は繊維容量を支える | 中心12/24/48/72/96/144の |
| 繊維の港 | FC、SC、STおよびLC |
| ODFディスクの数 | 12のための8および144のための6、96のための4、72のための2、48のための1、24のための12 |
| 働く温度 | -10 °C | +40 °C |
| 保管温度 | -25 ° C | +55 ° C |
| 相対湿度 | ≤ 85% （+30 ° C） |
| 大気圧 | 70Kpa~106Kpa |
| わずかな作動の波長 | 850nm、1310nm、1550nm |
| 挿入損失 | ≤ 0.5dB |
| リターン・ロス | PCの≥ 40dBのUPCの≥ 50dBのAPCの≥ 60dB |
| 電気強さ | ≥3KV （故障のないDCの）/1min |
| 絶縁抵抗 | ≥1000MΩ/500V （DC） |
| 生命 | ≥1000時 |
| 適用範囲 | 細胞への繊維、建物への繊維、遠隔モジュールのオフィスおよび無線基地局のための小-中型のワイヤーで縛るシステム |
記述:
光学配線盤（ODF）は単一ユニットで接続する繊維を統合できる通信機器間のケーブルの相互連結を、繊維の終了、一緒の繊維光学のアダプター及びコネクターおよびケーブルテレビ回線への接続は提供するのに使用されるフレームである。それはまた回線保護装置として損傷から繊維光学の関係を保護するために働くことができる。
特徴:
1. 十分にモジュール設計および完全な正面操作
2.功妙、耐久である冷間圧延の鋼板ボディ、
3.一緒に接続し、ワイヤーで縛るIntegrate高密度を最大にする
4. 19インチの棚を標準に取付けられていて
5.リボンおよび非リボンの光ファイバーケーブルのために適した
6.普遍的なアダプターSC、FC、STおよびLCは取付けることができる
7.繊維ケーブルにおよびパッチ・コードに記憶空間がの2m以上ある
8. によって鋼鉄箱、接続の単位、配分の単位およびパネルを冷間圧延しなさい
9.別のアダプター インターフェイスに合うさまざまなパネルの版
10.単一繊維およびリボン及び束繊維ケーブルのために適した
11.特別な設計はよい順序で余分な繊維のコードそしてピグテールを保障する
12。管理および操作のために間隔そして容易無し
適用:
1. テレコミュニケーション
2. CATV
3. LAN及びWAN
4.ネットワーク
5. 広帯域
箱の据付手順
A. Openは箱または上のフロント カバー（必要ならば）、繊維のスプライスの皿を降ろす;繊維を受信しなさい
繊維の記入項目からおよび箱のそれらを修理するため;固定のための装置は次の通りある:調節可能なコレット、ステンレス製繊維ケーブル リング及びナイロン タイ;
B.鋼鉄中心の固定（必要ならば）:固定装置（任意）およびボルトの下のねじを通して鋼鉄中心に通しなさい;
繊維ケーブルの皮をむかれたポイントTのタイプ穴でプラスチック保護管でからのスプライスの皿の入口への500mm-800mmの長い予備繊維についてのC. Leaveは、それを、固定するプラスチック タイとのそれを覆う;スプライス繊維ように
通常;
D. Storeは皿のスロットで予備繊維およびピグテール、アダプターを差し込む;または最初にアダプターでそれから予備繊維、巻く繊維の方向への注意貯えるために差し込めば
E. Coverスプライスの皿、スプライスの皿の押しまたはスロットとのそれを箱の端で固定するため;
F. Install 19"の中の箱標準的な取付け装置。
G. Connectパッチ・コードいつも通り。
