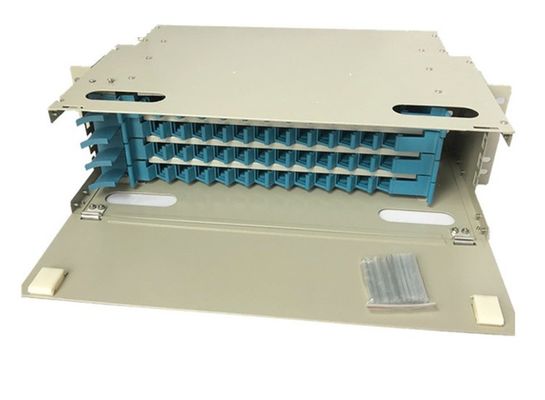

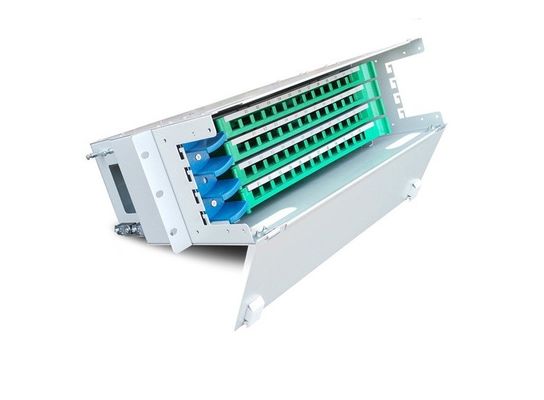

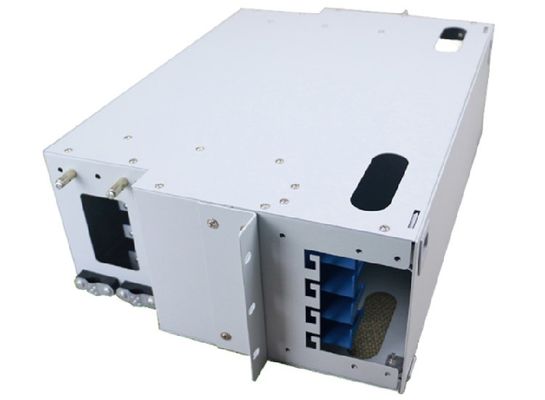

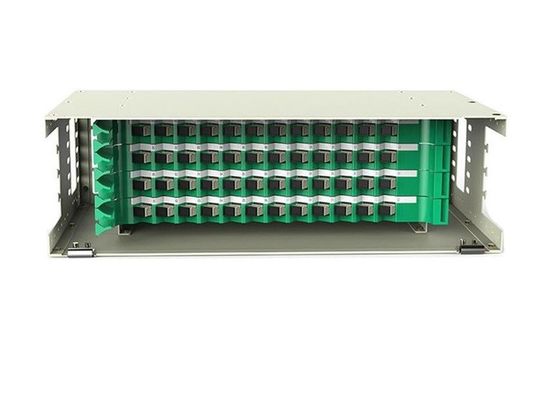

ODF 48左舷SCの多重モードの48の中心の光学配線盤の単位のパッチ盤のラック マウント
指定:
| 実用温度 | -5°C +40°C |
| 相対湿度 | （温度が30°C）の下にある時≤90% |
| 大気圧力 | 70Kpa – 106Kpa |
| 保管温度 | -40°C - +70°C |
| 挿入損失 | ≤0.20dB |
| リターン・ロス | PC≥45dB、UPC≥50dB、APC≥60dB |
| 耐久性 | >1000times |
| 絶縁の抵抗 | ≥1000 MΩ 500V |
| 電圧抵抗の強さ | 3000Vの効果の下、1minの非穿刺、およびいいえアークに |
| 波長 | 850nm、1310nm、1550nm |
記述:
ODFの光学配線盤の単位は繊維の通信システムで背骨の光ケーブルの終了そして配分のために使用される。
ODFのパッチ盤によって、光ファイバケーブルの関係、配分および枝を実現することは容易である。
導入されたモジュラー高容量の光ファイバーの配分の棚は光ファイバーの接続のより便利な操作および配分をするのにパッチ盤および引出しのような独特な構造を利用する。さらに効果的に繊維のパッチ・コードの配分の問題を解決するのに、縦の配分のルートがおよび中間配線パネルは使用されている。
特徴:
1. 十分にモジュール設計および完全な正面操作
2.功妙、耐久である冷間圧延の鋼板ボディ、
3.一緒に接続し、ワイヤーで縛るIntegrate高密度を最大にする
4. 19インチの棚を標準に取付けられていて
5.リボンおよび非リボンの光ファイバーケーブルのために適した
6.普遍的なアダプターSC、FC、STおよびLCは取付けることができる
7.繊維ケーブルにおよびパッチ・コードに記憶空間がの2m以上ある
8. によって鋼鉄箱、接続の単位、配分の単位およびパネルを冷間圧延しなさい
9.別のアダプター インターフェイスに合うさまざまなパネルの版
10.単一繊維およびリボン及び束繊維ケーブルのために適した
11.特別な設計はよい順序で余分な繊維のコードそしてピグテールを保障する
12。管理および操作のために間隔そして容易無し
適用:
1.Telecommunications
2.家（FTTH）への繊維
3. LAN/WAN
4. CATV
箱の据付手順
A. Openは箱または上のフロント カバー（必要ならば）、繊維のスプライスの皿を降ろす;繊維を受信しなさい
繊維の記入項目からおよび箱のそれらを修理するため;固定のための装置は次の通りある:調節可能なコレット、ステンレス製繊維ケーブル リング及びナイロン タイ;
B.鋼鉄中心の固定（必要ならば）:固定装置（任意）およびボルトの下のねじを通して鋼鉄中心に通しなさい;
繊維ケーブルの皮をむかれたポイントTのタイプ穴でプラスチック保護管でからのスプライスの皿の入口への500mm-800mmの長い予備繊維についてのC. Leaveは、それを、固定するプラスチック タイとのそれを覆う;スプライス繊維ように
通常;
D. Storeは皿のスロットで予備繊維およびピグテール、アダプターを差し込む;または最初にアダプターでそれから予備繊維、巻く繊維の方向への注意貯えるために差し込めば
E. Coverスプライスの皿、スプライスの皿の押しまたはスロットとのそれを箱の端で固定するため;
F. Install 19"の中の箱標準的な取付け装置。
G. Connectパッチ・コードいつも通り。
